Onduline Classic
Fabricada a través de procesos innovadores y de alta tecnología, Onduline Classic es una plancha ondulada, constituida por una monocapa de fibras orgánicas saturadas con bitumen. A través de un avanzado sistema de pigmentación, los colores de las planchas están asociadas a elementos naturales.
Onduline Classic

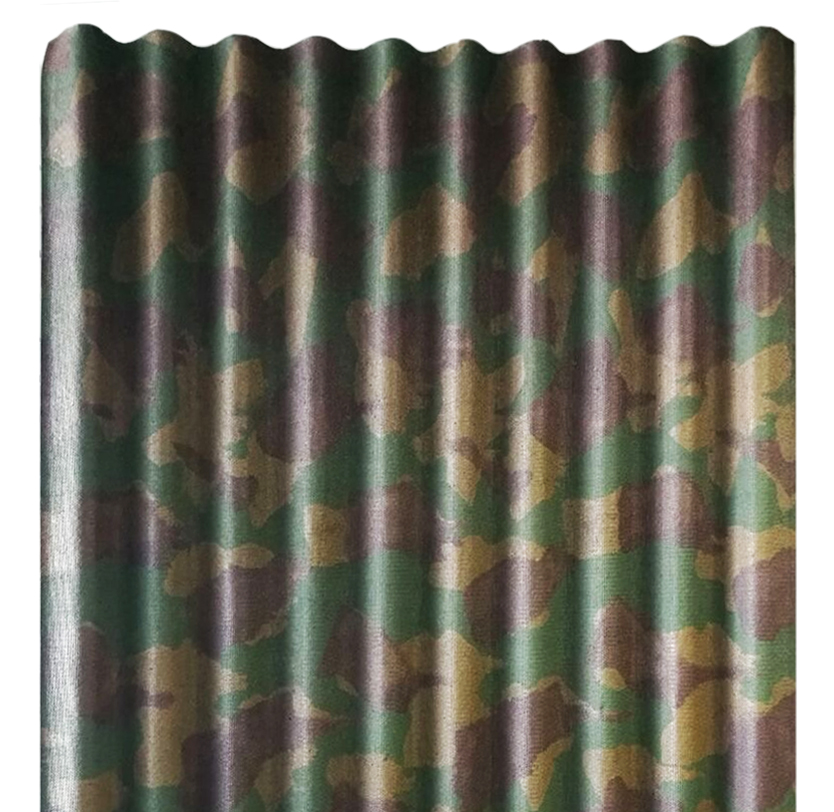

Onduline Classic Camuflaje
Especificaciones Técnicas:
- Largo de la plancha: 200 cm
- Ancho de la plancha: 95 cm
- Espesor de la plancha 3 mm
- Longitud útil de la teja sobre los 10°: 185 cm
- Ancho útil: 85 cm
- Numero de ondas: 10
- Altura de ondas 3,8 cm
- Ancho de ondas: 9,5 cm
- Radio mínimo permitido: 500 cm
- Peso por teja: 6,4 kg
- Peso para efecto de calculo estructural: 3,9 kg/m2
- Área útil de cobertura por teja: 1,6 m2
- Fijaciones por teja: 19
- Pendiente mínima 27%: Costaneras a 60 cm al eje
- Pendiente 18% a 27%: Costaneras a 45 cm al eje

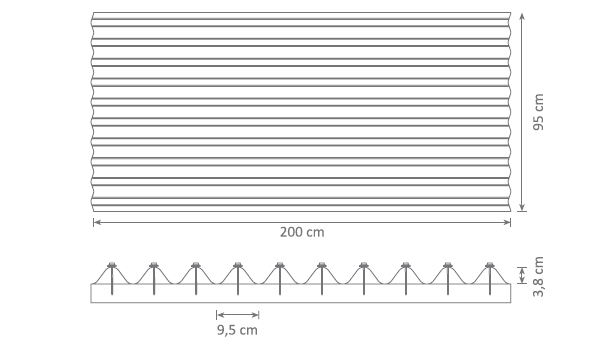

Dimensiones Onduline Classic
Calculo de material
- Cantidad de planchas: Total m2 / 1,6 m2 = Total planchas
- Cumbreras: Metros lineales / 1,85 (largo útil)
- Fijaciones: (Cantidad de planchas x 19) + (cantidad de cumbreras x 18)
Onduline Classic
Características especiales Onduline Classic:
- Diversidad de colores
- Liviana y fácil de transportar
- Fácil de instalar, cortar y fijar
- Baja transmisión térmica y acústica
- No se oxida, no se pudre y resiste agentes químicos
- Impermeabilidad garantizada

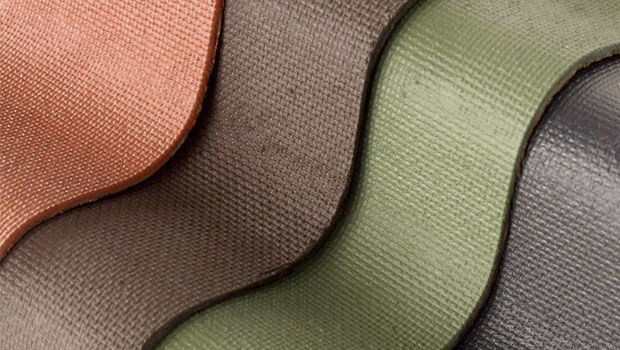

- Disponibilidad en colores rojo, verde, negro y café
Onduline Classic
Pasos de Instalación

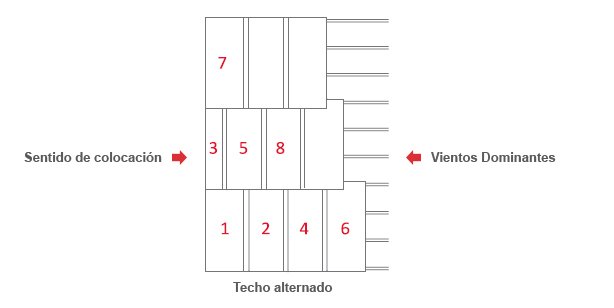

1.- Iniciar la colocación de las planchas en sentido contrario a los vientos y utilizar un montaje intercalado para trabar las planchas.

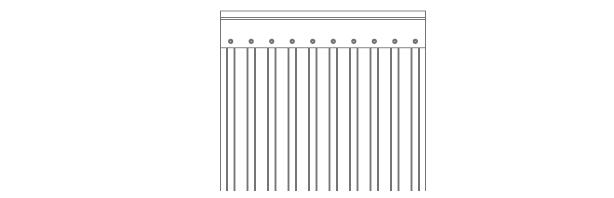

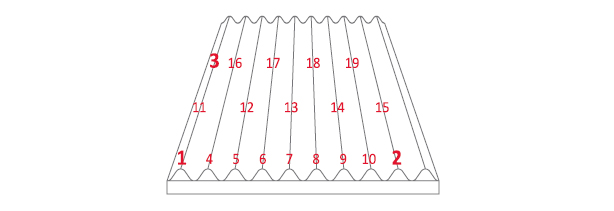

2.- Fijar todas las ondas en primera línea y traslape de planchas. Luego 2 filas intermedias, como muestra la figura.

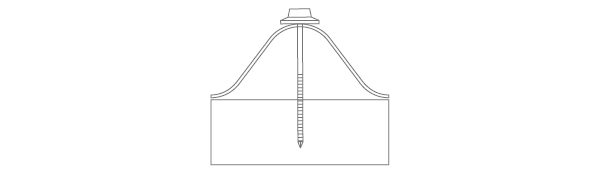

3.- Las fijaciones deben ser siempre sobre las costaneras y en la parte alta de la onda.

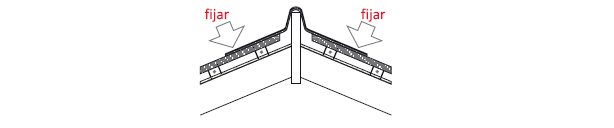

4.- La cumbrera se instala siempre en sentido contrario a los vientos predominantes con traslape de 15 cm.
5.- Es importante fijar cada una de las ondas de la plancha a cubrir para evitar levantamientos posteriores.

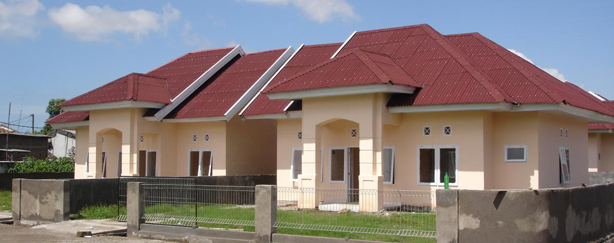

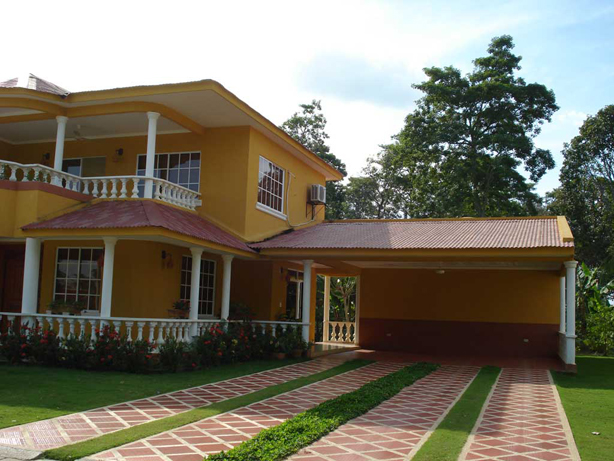

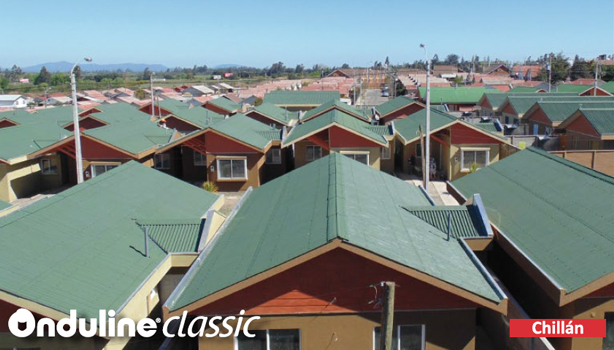

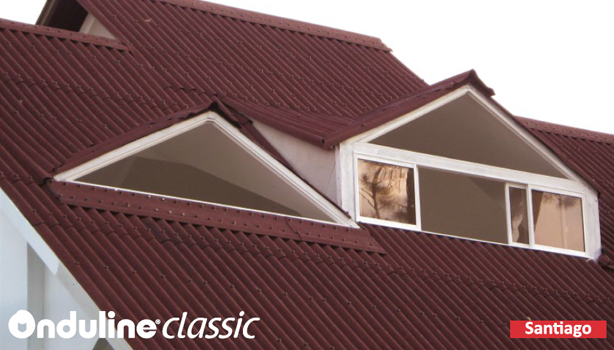

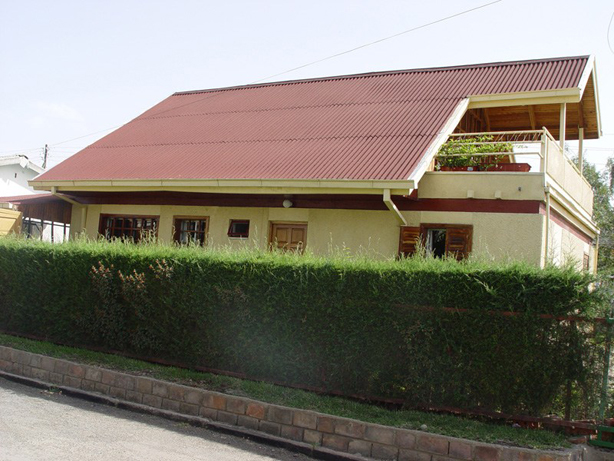

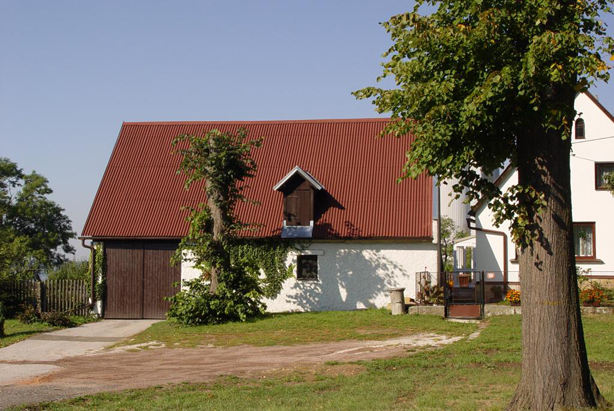

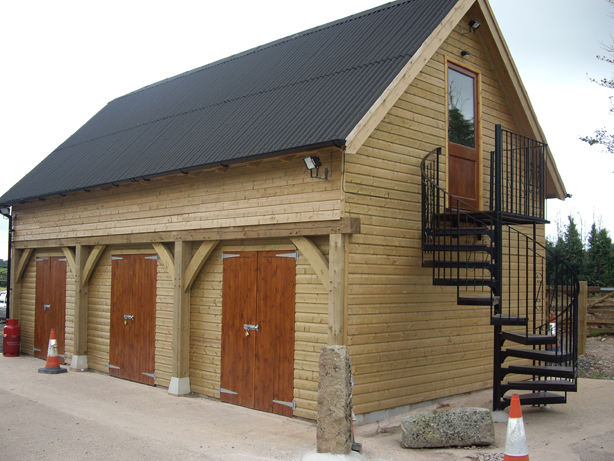

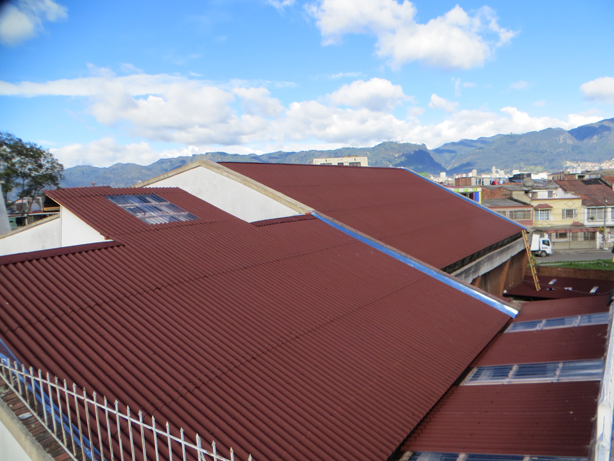

Obras realizadas con Onduline CLassic:
Onduline Classic
Onduline Classic
Onduline Classic
Onduline Classic
Onduline Classic
